В производстве конденсаторов применение металлов платиновой группы (палладий, платина) и серебра обусловлено жесткими требованиями к термической стойкости компонентов. При изготовлении монолитных керамических структур пакеты подвергаются обжигу при температурах от 1000°C до 1400°C. Благородные металлы сохраняют проводимость и химическую инертность в таких экстремальных условиях. Это обеспечивает стабильность электрических характеристик изделия на протяжении десятилетий эксплуатации даже при значительных перепадах температуры и влажности.

Драгоценные металлы в конденсаторах применяются для создания электродов и обкладок, которые должны выдерживать многократные термические циклы без потери адгезии к диэлектрику и без образования оксидов, ухудшающих проводимость. Далее подробно рассмотрим серии конденсаторов, с наиболее богатым содержанием ценных металлов.

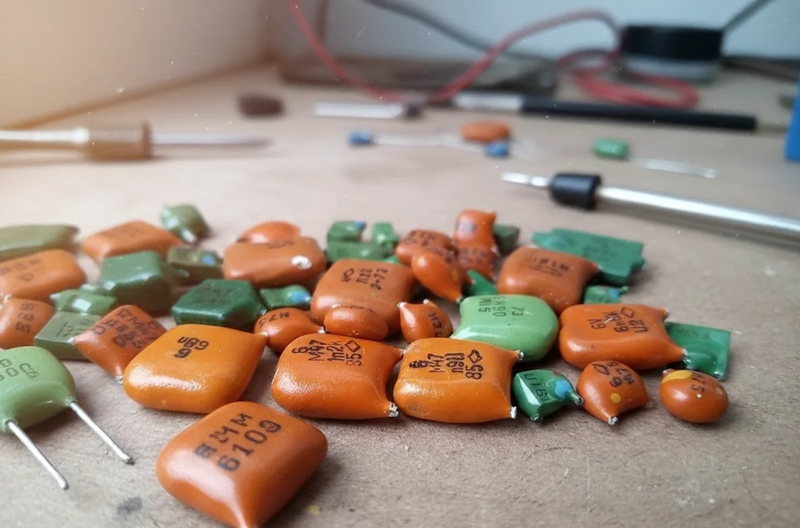

Конденсаторы серии КМ (зеленые, рыжие, бескорпусные)

Серия КМ относится к монолитным керамическим конденсаторам и считается одной из самых ценных с точки зрения содержания драгметаллов. Она характеризуется высоким содержанием палладия и платины на единицу веса среди всех отечественных разработок советского периода. Эти радиодетали применялись в разной электронике и до сих пор остаются основным источником вторичного сырья для извлечения благородных металлов.

Зеленые КМ содержат преимущественно палладий. Особенно высокое содержание наблюдается в группах V, Н90. Рыжие КМ включают платину для повышенной температурной стабильности и меньшего температурного коэффициента емкости. К ним относятся группы Н30, Н90, Н50, D, E, а также крупногабаритные модели с емкостями от 0,47 мкФ до 2,2 мкФ.

Бескорпусные КМ – открытые керамические пакеты без внешней защитной оболочки. По составу электродов они полностью идентичны корпусным моделям, но часто демонстрируют более высокую концентрацию ценных элементов за счет отсутствия дополнительных материалов корпуса и припоя.

Содержание драгметаллов в керамических конденсаторах считается одним из самых высоких среди всех советских изделий. Зеленые варианты групп V и Н90, а также рыжие Н90 крупного размера показывают чрезвычайно хорошие результаты при лабораторной оценке и взвешивании партий.

Серии К10 (К10-17, К10-23, К10-26, К10-28, К10-47, К10-48)

Эта группа включает многослойные керамические конденсаторы, которые пришли на смену ранним сериям КМ и получили очень широкое распространение в 1980–1990-е годы. Эти изделия выпускались в разнообразных исполнениях: керамическом, пластиковом, окукленном, с разными цветами корпуса.

К10-17, К10-23, К10-26 относятся к массовым сериям. Они производились в керамических корпусах желтого, красного, синего, зеленого или серого цвета, а также в пластиковых корпусах белого, молочного, бежевого и черного оттенков. Основу электродов составляют палладиево-серебряные сплавы с разным процентным соотношением палладия и серебра в зависимости от группы и года выпуска.

К10-28, К10-47, К10-48 – специализированные высоконадежные серии с повышенными требованиями к стабильности параметров. Содержание металлов в них зависит от года выпуска, партии, типа приемки и варианта исполнения (пластик или керамика).

Если говорить о том, в каких конденсаторах есть драгметаллы из этой группы, то в первую очередь их можно найти в К10-17 керамических желтых и красных, К10-47 белых пластиковых и К10-28. Содержание драгметаллов в импортных конденсаторах аналогичных серий обычно значительно ниже, чем в советских аналогах.

Танталовые конденсаторы серии К52 и ЭТО

В этих категориях основными ценными компонентами выступают тантал и серебро. Эти конденсаторы содержат значительное количество тантала в форме спеченного порошка и чистое серебро в конструктивных элементах.

К52-1 включают анод из высокочистого танталового порошка с высокой удельной поверхностью. К52-2 и ЭТО относятся к электролитическим танталовым конденсаторам с жидким или гелеобразным электролитом. Их особенностью считается внутренний катодный стакан, изготовленный из чистого серебра. Различают малый и крупный габарит, варианты с черной крышкой, маркировкой «2» в кружке, салатового цвета, желтого цвета, экспортного исполнения с латинской маркировкой.

Конденсаторы, содержащие серебро, в этой группе сочетают тантал в аноде и серебро в катоде. Это делает их привлекательными для переработки даже при относительно небольшом количестве экземпляров в партии.

Содержание драгметаллов в конденсаторах

Слюдяные (КСО) и серебросодержащие керамические серии (К10-7, КТ, КТК, КЛС, К15-5)

В некоторых изделиях серебро применяют в качестве основного материала обкладок. Напыление, вжигание или печатный метод применяется для создания электродов на поверхности диэлектрика.

КСО – пакеты слюды с серебряным слоем, опрессованные в пластмассовый корпус разных цветов и размеров. К10-7 («флажки»), КТ и КТК относятся к трубчатым моделям. В них серебро наносится непосредственно на поверхность диэлектрика. В КТК серебряный слой присутствует на внутренней и внешней поверхностях керамической трубки. Эта особенность увеличивает площадь контакта.

КЛС – керамические литые секционные конденсаторы с монолитной структурой. Серебро применяется для создания межслойных электродов. К15-5 – высоковольтные дисковые модели с массивным серебряным покрытием, защищенным слоем компаунда или лака.

Советские конденсаторы с драгметаллами часто включают именно эти серии с высоким содержанием серебра. Флажки К10-7, трубчатые КТ/КТК и слоистые КЛС показывают стабильные результаты при лабораторной оценке состава.

Основные источники компонентов

Указанные серии конденсаторов применялись в высокоточной измерительной технике. Наибольшая концентрация ценных деталей встречается в следующих группах приборов:

  • осциллографы;
  • генераторы сигналов;
  • частотомеры;
  • вольтметры;
  • приборы для проверки транзисторов;
  • источники питания;
  • калибраторы.

Благодаря наличию редких и ценных металлов указанные серии конденсаторов представляют материальную ценность даже в нерабочем состоянии. На старых компонентах можно заработать. Для этого их передают для профессиональной переработки и утилизации.

Компания «Ресайкл Про» осуществляет прием указанных серий конденсаторов на выгодных условиях. Скупка проводится по актуальному прайс-листу с градацией по весу, емкости, маркировке, цвету корпуса. Обращение в специализированную организацию гарантирует честную оценку состава и содержания палладия, платины, серебра, тантала в деталях. Вы получаете быструю выплату после взвешивания, фотофиксации и анализа пробы. Утилизация и извлечение сырья происходят экологически безопасно с соблюдением всех нормативных требований.
